Cat 6 Keystone Jack MK6-03 –

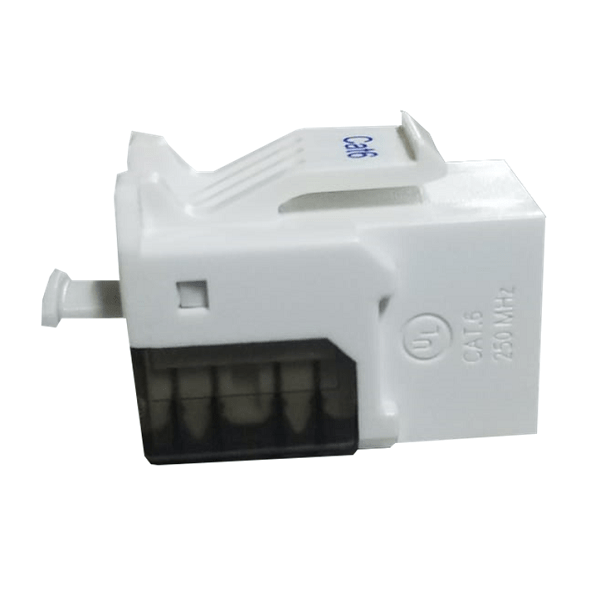

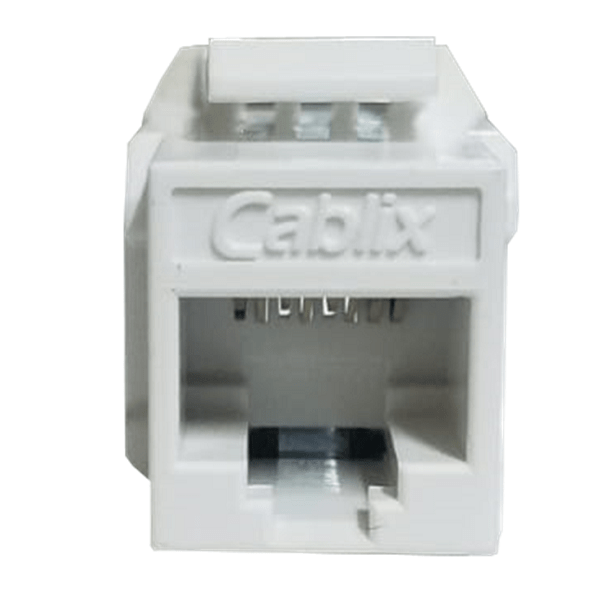

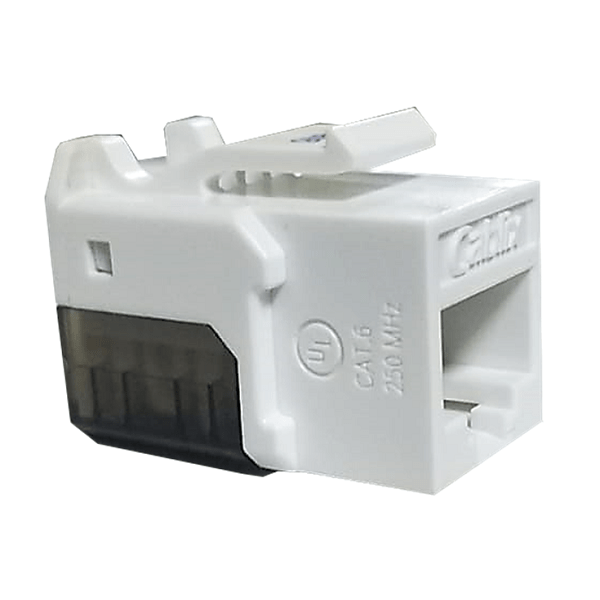

Cat 6 Keystone Jack

Questions?

Keystone Technical information

• T568A & T568B wiring.
• The Cat6 transmission performance is in compliance with the ANSI/TIA 568 C.2 standard.
• UL listed.

Specification

• Material
• 1. RJ45 Jack
• 1.1. Housing: ABS+PC, UL94V-0, with optional color.
• 1.2. Contact Bracket : PBT+Glass Fiber, UL 94V-0, with black color.
• 2. RJ45 Jack Contact
• 2.1. Material: Phosphor Bronze with Nickel plated.
• 2.2. Finish: 50micro-inch Gold plated on Plug contact area.
• 3. IDC
• 3.1. Housing: PC+Glass Fiber, grey color ( RAL 7035), UL 94V-2.
• 3.2. Terminal: Phosphor Bronze with Tin plated.
• 4. IDC CAP: PC 1250Y UL 94-B, transparent black.
• 5. IDC Bracket: ABS, UL 94V-0.
  Loading...

  Taking too long?

  Reload document

  | Open in new tab

  Click Here to Download

• 6. PCB: FR4, UL 94V-0.

Keystone
Performance

• 1. T568A & T568B wiring.
• 2. Insertion force: 20N max. (IEC 60603-7-4).
• 3. Retention strength: 7.7kg between Jack and Plug.
• 4. Operating temperature: -10°C to 60°C. (ISO/IEC 11801, ANSI/TIA 568 C.2)
• 5. Life (mating cycles): Jack: 750 cycles min. (ISO/IEC 11801, IEC 60603-7-4)
• IDC: Suitable for 23-26 AWG stranded and solid wire, compatible with 110 punch down tools.
• 6. The Cat6 transmission performance is in compliance with the ANSI/TIA 568 C.2 standard.
